Q35PBP,QG38PBP,QG41PBP,QG47PBP,QG48PBP,QG50PBP,QG55PBP,QG60PBP,QG65PBP,QG68PBP
航太工業工具, 裝配產線工具
自動停止
槍型起子式
85~600, 600~1400, 1400~2200
0.2~100, 100~400
| SKU: | |
|---|---|
| 狀態: | |
| 數量: | |
專利扭力範圍廣,快速更換起子頭,並延長馬達葉片使用壽命。
高精度交錯軌道離合器系統確保低誤差和重複精度,提供精準鎖付。
多方向進氣設計與下排氣功能提高靈活性,並減少噪音和排氣污染。
這款工具操作簡便,單手即可切換正反開關,並且輕巧流線型設計減少25%重量。
專利扭力範圍廣,快速更換起子頭,並延長馬達葉片使用壽命。
高精度交錯軌道離合器系統確保低誤差和重複精度,提供精準鎖付。
多方向進氣設計與下排氣功能提高靈活性,並減少噪音和排氣污染。
這款工具操作簡便,單手即可切換正反開關,並且輕巧流線型設計減少25%重量。
型號 | 轉速 | 重量 | 長度 | 直徑 | 氣壓 | 最小管徑 | 耗氣量 | 扭力範圍 | 精度 | 鎖附能力 | |
機械牙 | 自攻牙 | ||||||||||
rpm | g | mm | mm | Kg/cm³ | mm | m³/min | Kgf-cm | % | |||
QG35PBP | 2200 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
QG38PBP | 1800 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
QG41PBP | 1000 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 5-35 | ±3 | M2.8-M5.0 | M2.3-M4.0 |
QG47PBP | 550 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 10-50 | ±3 | M3.5-M6.0 | M2.9-M4.8 |
QG48PBP | 1700 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
QG50PBP | 1400 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 10-60 | ±3 | M3.5-M6.2 | M2.9-M5.0 |
QG55PBP | 1000 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 12-75 | ±3 | M3.8-M6.8 | M3.0-M5.5 |
QG60PBP | 550 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-110 | ±3 | M5.0-M7.7 | M4.1-M6.2 |
QG65PBP | 300 | 1100 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
QG68PBP | 250 | 1250 | 215 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 規格若有更改,恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格,詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考,實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命,建議操作時的工作扭力,勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下,可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。
型號 | 轉速 | 重量 | 長度 | 直徑 | 氣壓 | 最小管徑 | 耗氣量 | 扭力範圍 | 精度 | 鎖附能力 | |
機械牙 | 自攻牙 | ||||||||||
rpm | g | mm | mm | Kg/cm³ | mm | m³/min | Kgf-cm | % | |||
QG35PBP | 2200 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
QG38PBP | 1800 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5-M4.8 | M2.0-M3.8 |
QG41PBP | 1000 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 5-35 | ±3 | M2.8-M5.0 | M2.3-M4.0 |
QG47PBP | 550 | 640 | 180 | 33 | 6.0 | 5.0 | 0.28 | 10-50 | ±3 | M3.5-M6.0 | M2.9-M4.8 |
QG48PBP | 1700 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
QG50PBP | 1400 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 10-60 | ±3 | M3.5-M6.2 | M2.9-M5.0 |
QG55PBP | 1000 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 12-75 | ±3 | M3.8-M6.8 | M3.0-M5.5 |
QG60PBP | 550 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-110 | ±3 | M5.0-M7.7 | M4.1-M6.2 |
QG65PBP | 300 | 1100 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
QG68PBP | 250 | 1250 | 215 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 規格若有更改,恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格,詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考,實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命,建議操作時的工作扭力,勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下,可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。


Q1:使用氣動工具前需要注意哪些安全事項?
A:在操作前與操作期間,請務必確認工具處於可完全掌控的狀態。這不僅能提升作業效率,也能避免因工具失控而造成意外或損壞。
Q2:氣動工具掉落會有什麼影響?
A:突然掉落或碰撞可能造成工具損壞,甚至影響內部零件精度。為了安全與工具壽命,操作期間請務必穩握工具,避免鬆手或滑落。

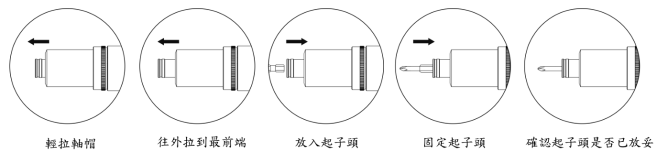

Q3:外拉軸帽(適用QG系列)如何快速更換起子頭?
A:平緩拉起軸帽就可快速更換起子頭。

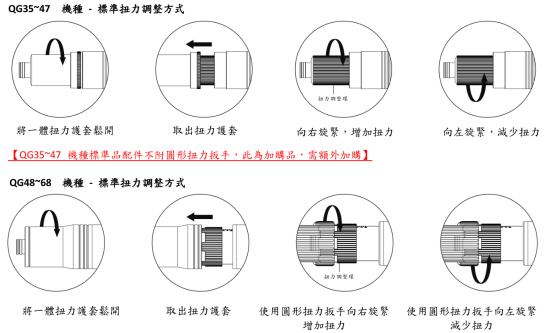

Q4:槍型(適用QG系列)如何調整扭力?
A:扭力大(緊)小(鬆)調整容易,扭力調整環往右轉緊,扭力增加變大,調整環往左轉鬆,扭力減少變小:而使用圓形扭力扳手調整會更輕鬆,省時不費力。
