A71500ABSF,A72000ABSF,A72500ABSF,A73000ABSF,A74000ABSF,A74500ABSF,A75000ABSF
航太工業工具, 裝配產線工具
自動停止
彎頭扳手式
85~600, 600~1400
0.02~10, 10~40, 40~80, 80~120
狀態: | |
---|---|
數量: | |
美之嵐機械工業有限公司多年來專注於台灣專業氣動起子製造商。我們致力於研發與生產高扭力、無油式全自動彎頭氣動起子,滿足不同作業需求。M&L A系列產品廣泛應用於電子組裝、工業製造及精密維修等領域。立即洽詢,獲取最適合您的解決方案!
型號:A71500ABSF~A75000ABSF
扭力範圍:6.0~120 N.m 【選購時需注意依工廠實際使用的扭力範圍選擇適合的工具】
備註:A71500~A72000機種可以製作6.35內六角起子頭規格
最大扭力值達120Nm。
鎖到設定扭力值工具即自動停止。
正反轉開關設計使工具能輕鬆鎖退螺絲。
90度彎頭設計可操作於較狹窄工作區域。
根據VDI/VDE 2647進行性能測試並認證。
擁有外調式扭力調整環更能方便調整扭力值。
扭力品質管理系統 :外部的調整扭力設計不但能讓使用者迅速調整扭力,而且也毋須使用扭力固定住螺帽。.為了避免操作使用者調整扭力值,此安全扭力護套的設計,是為了預防使用者任意調整變更扭力值。
工具性能指數 > 1.67 @ ±% (符合 ISO5393)。
第三代專利MSC扭力控制和特殊的機械結構設計,此系列之氣動工具皆符合ISO5393 B 級10%之 CPK 扭力偏差值(CPK 值大於1.67). 此專利MSC扭力控制系統之特色為:低振動(少於2.5m/s2),扭力精度(±3%)和較廣泛的扭力範圍。
適用於高精度產業,鎖附重複精度高。
高品質無油式馬達( M&L二代馬達) :目前用在高科技工具上之最新型的設計為高品質無油式馬達,在開始操作工具之前,無油式馬達提供的動力不但能夠保持穩定而且在不須注油的狀態下擁有頂級的性能。然而,目前現用馬達的動力在經過操作使用的32小時之後,如果不加油,能力會逐漸遞減並且性能會大大的降低。以美之嵐產品A350型號舉例,此高科技無油式馬達增加了60%的扭力,在噪音值方面也能夠維持在70dB。對於操作使用者和環境方面來說,不僅能預防噪音的危害而且同時也能符合現代工業化的標準。

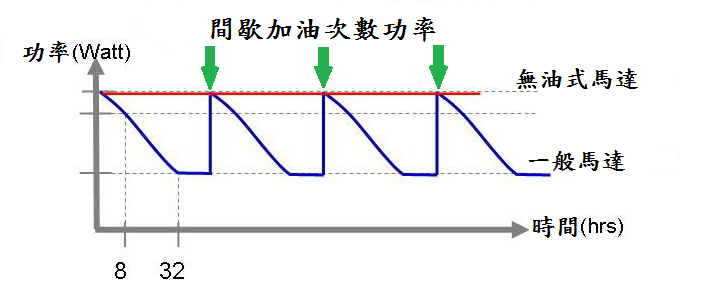

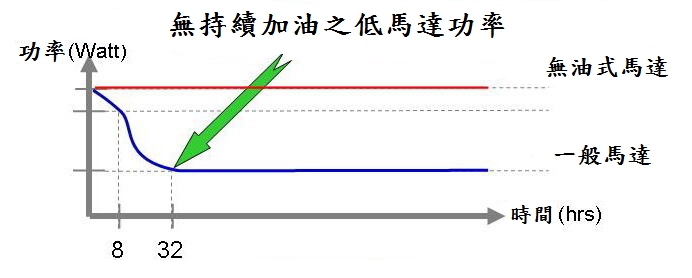

(請參考如下圖表「無油式馬達」與「現有馬達」之比較)
為了避免操作使用者的不當調整扭力,此安全設計之目的在於將扭力值設定在標準值。同時,在操作使用氣動工具時,此扭力護套之特別結構為必要的設計。由於在安全考量和避免工具損壞時所造成的衝擊,請按照此操作說明書操作工具,並請特別注意如下事項:禁止在沒有扭力護套的保護下操作此氣動工具。
主氣壓源及平時保養的注油孔,使用原廠提供1/4”管接頭,可配合各種規格選配(PT19、NPT18、PS19),裝配前需注意管內無異物。
★請勿使用非原廠提供的管接頭,因良莠不齊的管接頭會造成進氣螺帽鎖過緊後發生零件損壞(滑牙)與漏氣…等問題發生。
複合材設計內含鐵片外包耐熱塑膠,按壓扳手可立即啟動氣動工具,當扣件鎖附設定扭力,氣動工具會立即停止動作,此時放開扳手即可復歸。
在此正逆轉開關之便利設計之下,操作使用者能夠透過此設計,迅速調整並改變馬達旋轉之方向。

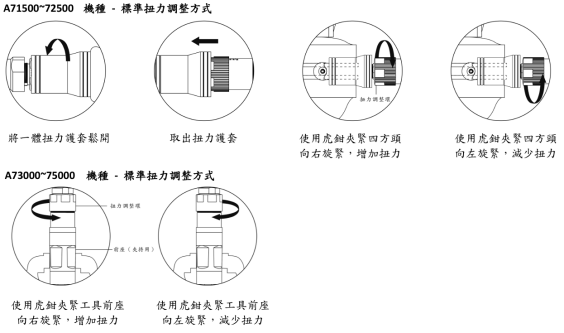

扭力大(緊)小(鬆)調整容易,扭力調整環往右轉緊,扭力增加變大,調整環往左轉鬆,扭力減少變小。
★因工具扭力較大,基於安全性考量,請將工具夾持於虎鉗上;
★警告:不當的操作方式將會造成工具的損壞。
Q1:A-ABSF 系列氣動起子有哪些主要優點?
A: A-ABSF系列採用新一代 無油式高品質馬達,具備穩定動力輸出、低噪音(約 78–82 dBA)、高精度(扭力偏差 ±5%),並通過 ISO5393 與 VDI/VDE 2647 認證。同時,扭力值可達 120Nm,適合高精度及重型工業用途。
Q2:這款無油式氣動起子適用於哪些產業?
A: A-ABSF系列氣動工具特別適用於電子、汽車零組件、航太、精密機械等需要高精度與高扭力的產業。90 度彎頭設計讓其能在狹窄工位操作,廣泛應用於組裝、維修與生產線。
Q3:如何調整 A-ABSF 系列氣動起子的扭力?
A: 本系列配有外調式扭力調整環,只需旋轉即可快速切換「緊」或「鬆」。同時配備 安全扭力護套,避免人員隨意更改設定,確保鎖附一致性與產品品質。
Q4:A-ABSF 無油式馬達與傳統馬達有什麼差別?
A: 相較傳統需加油維護的馬達,無油式馬達在長時間使用後仍能保持穩定性能,不會因缺油而降低動力。以美之嵐 A350 型號為例,無油式馬達可增加 60% 扭力,同時維持低噪音,符合現代工業對環境與效率的雙重要求。
美之嵐機械工業有限公司多年來專注於台灣專業氣動起子製造商。我們致力於研發與生產高扭力、無油式全自動彎頭氣動起子,滿足不同作業需求。M&L A系列產品廣泛應用於電子組裝、工業製造及精密維修等領域。立即洽詢,獲取最適合您的解決方案!
型號:A71500ABSF~A75000ABSF
扭力範圍:6.0~120 N.m 【選購時需注意依工廠實際使用的扭力範圍選擇適合的工具】
備註:A71500~A72000機種可以製作6.35內六角起子頭規格
最大扭力值達120Nm。
鎖到設定扭力值工具即自動停止。
正反轉開關設計使工具能輕鬆鎖退螺絲。
90度彎頭設計可操作於較狹窄工作區域。
根據VDI/VDE 2647進行性能測試並認證。
擁有外調式扭力調整環更能方便調整扭力值。
扭力品質管理系統 :外部的調整扭力設計不但能讓使用者迅速調整扭力,而且也毋須使用扭力固定住螺帽。.為了避免操作使用者調整扭力值,此安全扭力護套的設計,是為了預防使用者任意調整變更扭力值。
工具性能指數 > 1.67 @ ±% (符合 ISO5393)。
第三代專利MSC扭力控制和特殊的機械結構設計,此系列之氣動工具皆符合ISO5393 B 級10%之 CPK 扭力偏差值(CPK 值大於1.67). 此專利MSC扭力控制系統之特色為:低振動(少於2.5m/s2),扭力精度(±3%)和較廣泛的扭力範圍。
適用於高精度產業,鎖附重複精度高。
高品質無油式馬達( M&L二代馬達) :目前用在高科技工具上之最新型的設計為高品質無油式馬達,在開始操作工具之前,無油式馬達提供的動力不但能夠保持穩定而且在不須注油的狀態下擁有頂級的性能。然而,目前現用馬達的動力在經過操作使用的32小時之後,如果不加油,能力會逐漸遞減並且性能會大大的降低。以美之嵐產品A350型號舉例,此高科技無油式馬達增加了60%的扭力,在噪音值方面也能夠維持在70dB。對於操作使用者和環境方面來說,不僅能預防噪音的危害而且同時也能符合現代工業化的標準。
(請參考如下圖表「無油式馬達」與「現有馬達」之比較)
為了避免操作使用者的不當調整扭力,此安全設計之目的在於將扭力值設定在標準值。同時,在操作使用氣動工具時,此扭力護套之特別結構為必要的設計。由於在安全考量和避免工具損壞時所造成的衝擊,請按照此操作說明書操作工具,並請特別注意如下事項:禁止在沒有扭力護套的保護下操作此氣動工具。
主氣壓源及平時保養的注油孔,使用原廠提供1/4”管接頭,可配合各種規格選配(PT19、NPT18、PS19),裝配前需注意管內無異物。
★請勿使用非原廠提供的管接頭,因良莠不齊的管接頭會造成進氣螺帽鎖過緊後發生零件損壞(滑牙)與漏氣…等問題發生。
複合材設計內含鐵片外包耐熱塑膠,按壓扳手可立即啟動氣動工具,當扣件鎖附設定扭力,氣動工具會立即停止動作,此時放開扳手即可復歸。
在此正逆轉開關之便利設計之下,操作使用者能夠透過此設計,迅速調整並改變馬達旋轉之方向。
扭力大(緊)小(鬆)調整容易,扭力調整環往右轉緊,扭力增加變大,調整環往左轉鬆,扭力減少變小。
★因工具扭力較大,基於安全性考量,請將工具夾持於虎鉗上;
★警告:不當的操作方式將會造成工具的損壞。
Q1:A-ABSF 系列氣動起子有哪些主要優點?
A: A-ABSF系列採用新一代 無油式高品質馬達,具備穩定動力輸出、低噪音(約 78–82 dBA)、高精度(扭力偏差 ±5%),並通過 ISO5393 與 VDI/VDE 2647 認證。同時,扭力值可達 120Nm,適合高精度及重型工業用途。
Q2:這款無油式氣動起子適用於哪些產業?
A: A-ABSF系列氣動工具特別適用於電子、汽車零組件、航太、精密機械等需要高精度與高扭力的產業。90 度彎頭設計讓其能在狹窄工位操作,廣泛應用於組裝、維修與生產線。
Q3:如何調整 A-ABSF 系列氣動起子的扭力?
A: 本系列配有外調式扭力調整環,只需旋轉即可快速切換「緊」或「鬆」。同時配備 安全扭力護套,避免人員隨意更改設定,確保鎖附一致性與產品品質。
Q4:A-ABSF 無油式馬達與傳統馬達有什麼差別?
A: 相較傳統需加油維護的馬達,無油式馬達在長時間使用後仍能保持穩定性能,不會因缺油而降低動力。以美之嵐 A350 型號為例,無油式馬達可增加 60% 扭力,同時維持低噪音,符合現代工業對環境與效率的雙重要求。
型號 | 無載轉速 | 重量 | 總長 | 直徑 | 噪音值 | 氣壓 | 最小管徑 | 氣壓流量 | 扭力範圍 | 四方頭 | 精度 | 鎖附能力 | |
rpm | Kg | mm | mm | ±2dBA | Kg/cm² | mm | l/S | N-m | Sq | % | 機械牙 | 自攻牙 | |
A71500ABSF | 700 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 6-18 | 3/8” | ±5 | M6.2-M9.2 | M5.0-M7.1 |
A72000ABSF | 430 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-25 | 3/8” | ±5 | M7.5-M10.0 | M6.0-M8.0 |
A72500ABSF | 350 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-28 | 3/8” | ±5 | M7.5-M10.8 | M6.0-M8.6 |
A73000ABSF | 250 | 2.5 | 400 | 42 | 82 | 6.0 | 8.0 | 11 | 10-40 | 1/2” | ±5 | M7.5-M11.8 | M6.0-M9.4 |
A74000ABSF | 180 | 2.5 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-60 | 1/2” | ±5 | M11.5-M13.2 | M9.0-M10.8 |
A74500ABSF | 130 | 2.6 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-70 | 1/2” | ±5 | M11.5-M14.0 | M9.0-M11.2 |
A75000ABSF | 100 | 3.0 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 40-120 | 1/2” | ±5 | M11.8-M16.8 | M9.4-M13.3 |
▲ 規格若有更改,恕不另行通知。
★【特製化】可依照客戶需求特製專屬規格,詳情請與我們聯絡。
★【提示】為確保零件耐用及延長工具壽命,建議操作时的工作扭力,勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下,可能遵致零件加速耗损及工具毒命縮短。此原則亦可作為挑選合適型號的重要依據。
型號 | 無載轉速 | 重量 | 總長 | 直徑 | 噪音值 | 氣壓 | 最小管徑 | 氣壓流量 | 扭力範圍 | 四方頭 | 精度 | 鎖附能力 | |
rpm | Kg | mm | mm | ±2dBA | Kg/cm² | mm | l/S | N-m | Sq | % | 機械牙 | 自攻牙 | |
A71500ABSF | 700 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 6-18 | 3/8” | ±5 | M6.2-M9.2 | M5.0-M7.1 |
A72000ABSF | 430 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-25 | 3/8” | ±5 | M7.5-M10.0 | M6.0-M8.0 |
A72500ABSF | 350 | 1.6 | 350 | 34 | 78 | 6.0 | 8.0 | 9 | 10-28 | 3/8” | ±5 | M7.5-M10.8 | M6.0-M8.6 |
A73000ABSF | 250 | 2.5 | 400 | 42 | 82 | 6.0 | 8.0 | 11 | 10-40 | 1/2” | ±5 | M7.5-M11.8 | M6.0-M9.4 |
A74000ABSF | 180 | 2.5 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-60 | 1/2” | ±5 | M11.5-M13.2 | M9.0-M10.8 |
A74500ABSF | 130 | 2.6 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 35-70 | 1/2” | ±5 | M11.5-M14.0 | M9.0-M11.2 |
A75000ABSF | 100 | 3.0 | 400 | 42 | 82 | 6.0 | 10.0 | 11 | 40-120 | 1/2” | ±5 | M11.8-M16.8 | M9.4-M13.3 |
▲ 規格若有更改,恕不另行通知。
★【特製化】可依照客戶需求特製專屬規格,詳情請與我們聯絡。
★【提示】為確保零件耐用及延長工具壽命,建議操作时的工作扭力,勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下,可能遵致零件加速耗损及工具毒命縮短。此原則亦可作為挑選合適型號的重要依據。
