SD2500系列 | 智慧工廠自動化

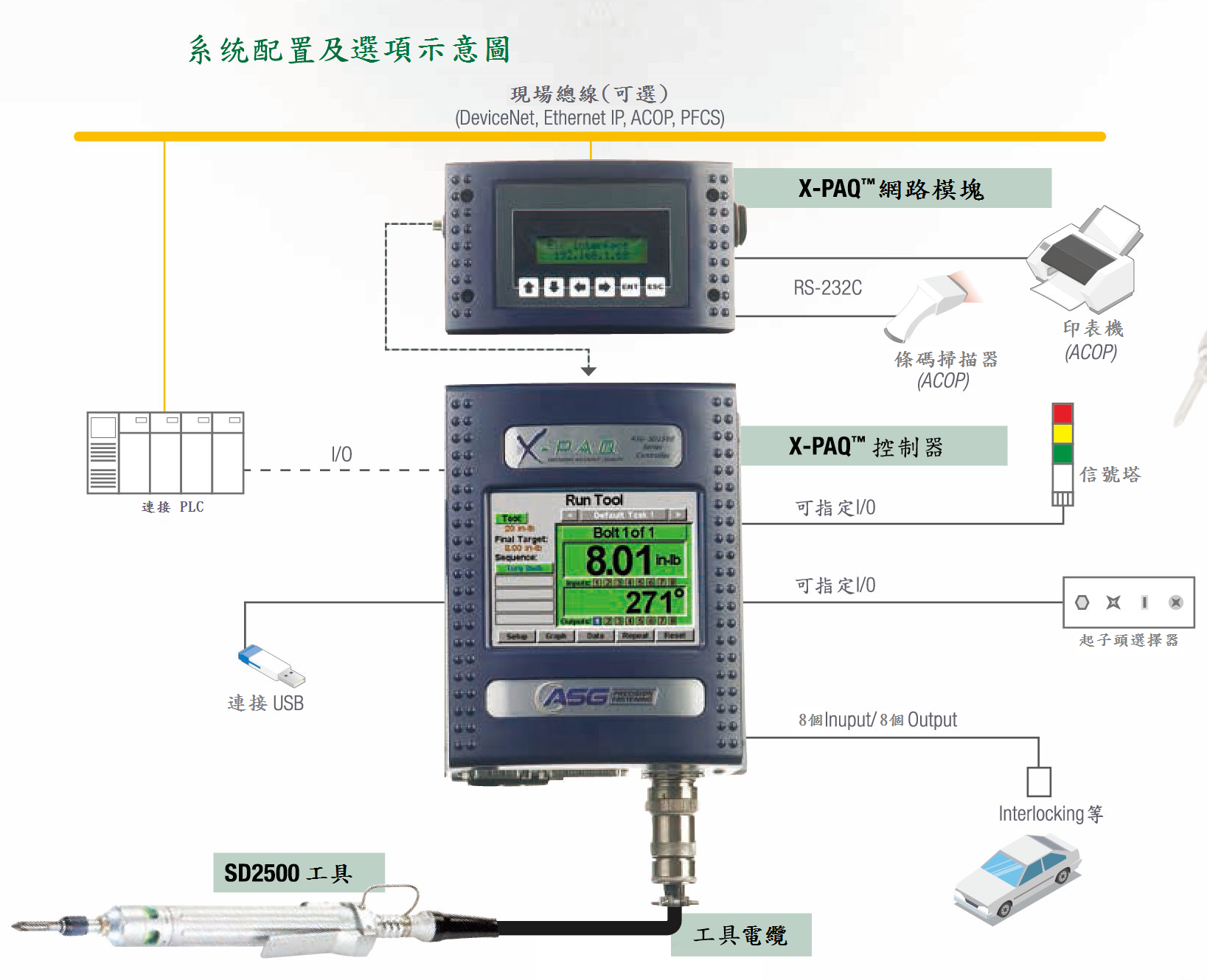

X-PAQ™ 控制器是一款功能強大的智慧控制器，它配備彩色觸控螢幕，讓使用者能輕鬆進行設定與操作，且無需任何額外軟體。此控制器能對扭矩和角度進行精準的控制與監控，並透過不同顏色即時回饋擰緊結果。它能儲存多達 32 個任務設定，每個任務包含 8 個參數，足以應對多樣化的擰緊需求。此外，控制器支援 USB 隨身碟，方便設定的導入與導出，還能進行多步驟的擰緊設定。其可程式化的 I/O 設計，有利於過程控制，並具備自動工具識別、數據收集及扭矩曲線顯示等功能。X-PAQ™ 控制器還可選配多種網路模組，如 DeviceNet、Ethernet IP 和 ACOR PFCS，方便與現有自動化系統整合

關鍵參數一覽

• 系統特性: X-PAQ™ 控制器配備彩色觸控螢幕，操作簡便，無需其他外部軟體。

• 任務設定: 可設定 32 個任務，每個任務包含 8 個參數，以滿足多樣化的擰緊需求。

• 數據與程式: 能夠收集數據並顯示扭矩曲線，同時可透過 USB 隨身碟匯入或匯出設定。

• 控制功能: 提供扭矩與角度控制，並透過不同顏色即時回饋擰緊結果。

• 安全與辨識: 具備自動工具識別功能，並提供三組使用者密碼保護。

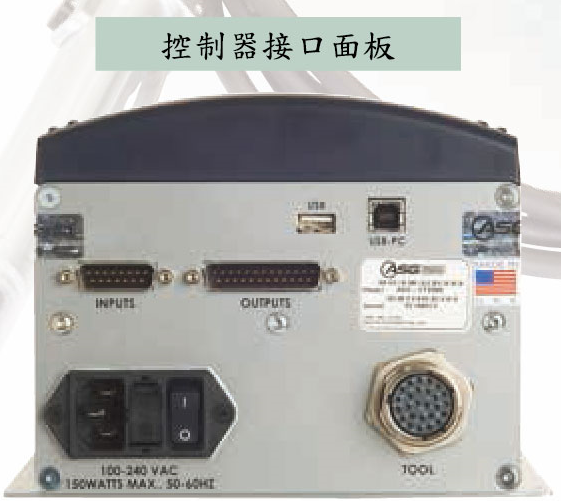

• 介面與連接: 可支援 RS-232C、可程式化 I/O，便於過程控制。

• 電源: 使用通用電源，可選購國際電源線。

產品特色

美製ASG智慧工廠自動化扭力顯示電動起子系列規格

▲   規格若有更改，恕不另行通知。

★【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。

★【提示】為確保零件耐用及延長工具壽命，建議操作时的工作扭力，勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下，可能遵致零件加速耗损及工具毒命縮短。此原則亦可作為挑選合適型號的重要依據。

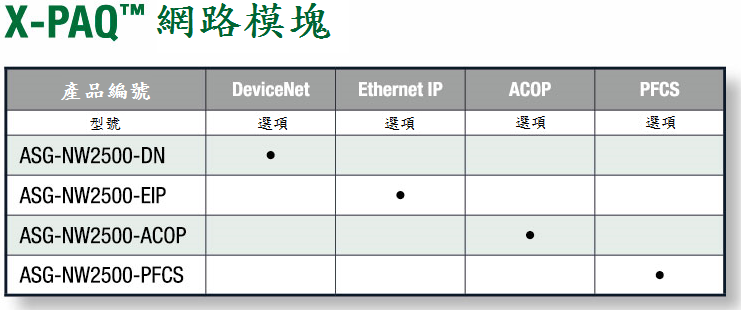

美製ASG智慧工廠自動化扭力顯示控制器、網路模組、工具電纜產品規格

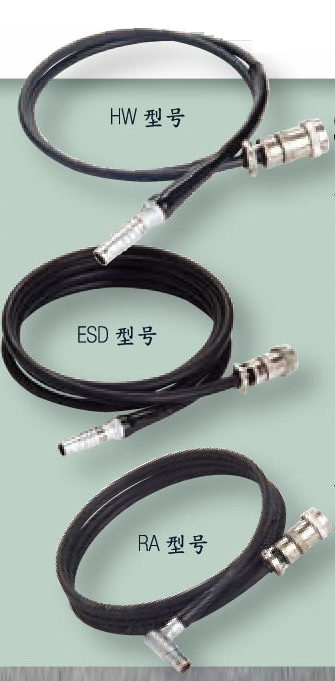

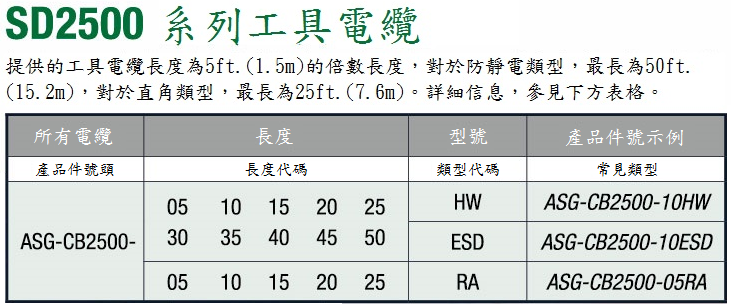

• 工具電纜：有重型去應力（HW）、防靜電（ESD）與直角（RA）三種類型，各有 10 種型號。

• 延長電纜：可提供 21.3 公尺的延長電纜，工具與延長電纜的總長度上限為 27.4 公尺。

ASG 提供多種購買方案，讓客戶能根據自身的特定需求來客製化配置，您可以選擇購買完整的 X-PAQ™ 系統套裝，或者只購買單一的零組件。

完整系統套裝

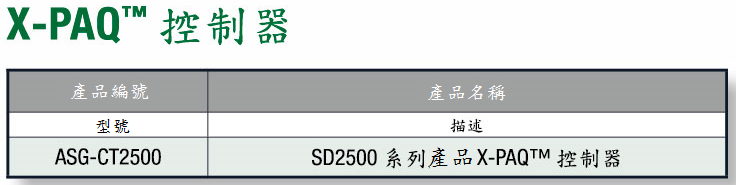

• 控制器: 型號為 ASG-CT2500 的 X-PAQ™ 控制器。

• 電動起子: 一支 SD2500 系列的螺絲刀，例如 ASG-SD2500-10PL 型號。

• 電纜: 一條重型去應力工具電纜，型號為 ASG-CB2500-10HW。

• 電源線: 一條符合當地標準的電源線，例如 ASG-CT2500-PCI 型號。

獨立零組件選項

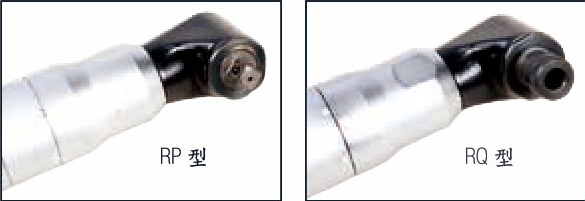

• SD2500 系列工具: 該系列包含多種螺絲刀和扳手，可根據所需的扭力範圍、啟動方式和刀頭尺寸來選擇，例如直柄式、固定式或彎頭扳手。

• 工具電纜: 可選購多種長度的工具電纜（1.5 至 15.2 公尺）。電纜類型也多樣，包括重型去應力（HW）、防靜電（ESD）和直角（RA）電纜。此外，還提供 21.3 公尺的延長電纜，但工具與延長電纜的總長度不應超過 27.4 公尺。

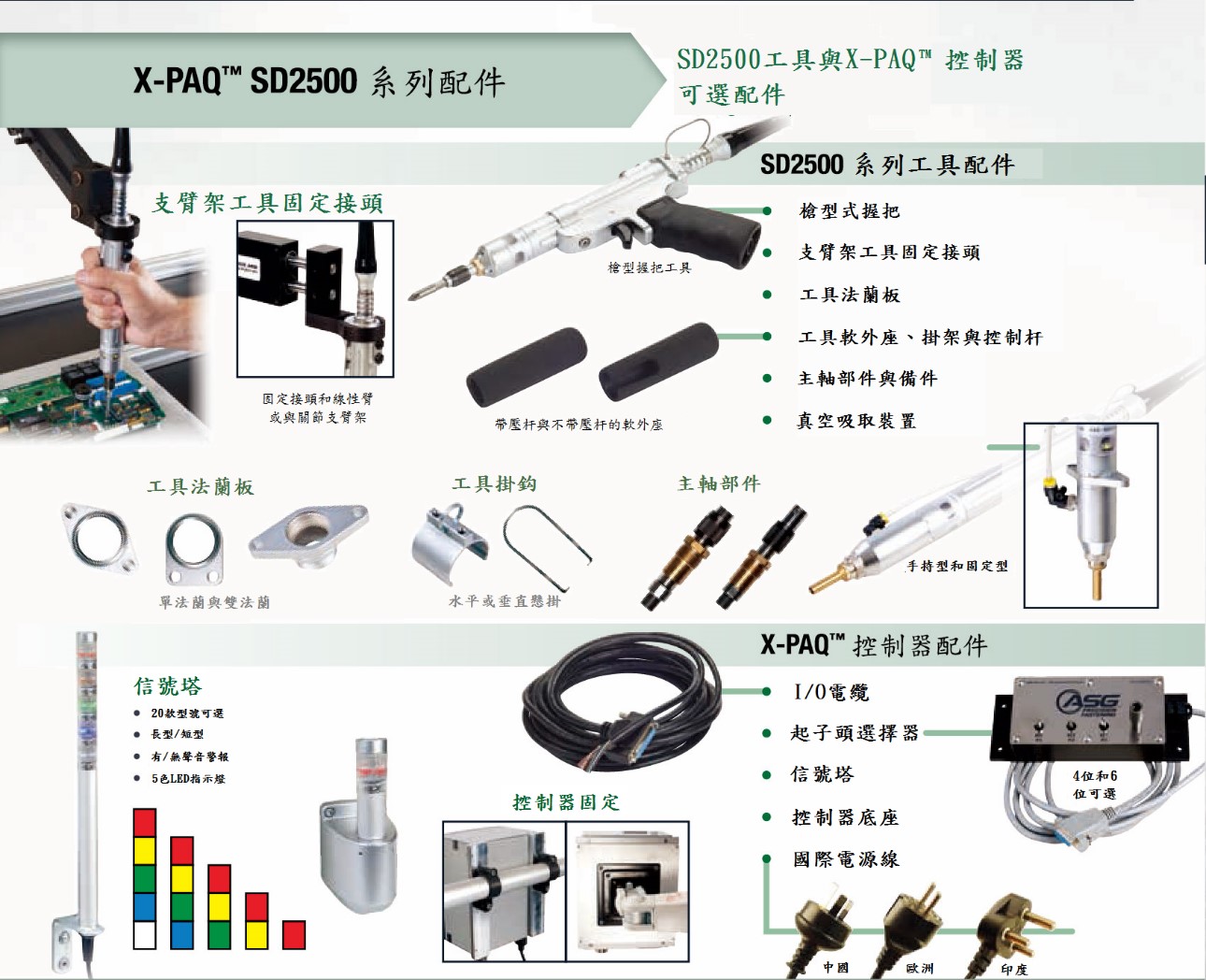

• 控制器配件: 可選購的配件包括 I/O 電纜、批頭選擇器、信號塔、控制器底座以及國際電源線。

• 其他週邊配件: 為了提供更全面的解決方案，ASG 也提供多種選配配件，例如扭力臂、螺絲刀固定接頭、工具把套、主軸部件與備件、以及真空吸取裝置等。
