R10LB,R20LB,R30LB,R35LB,R38LB,R40LB,R45LB,R48LB,R50LB,R55LB,R60LB,R65LB,R68LB
裝配產線工具
自動停止
扳手起子式
85~600, 600~1400, 1400~2200
0.2~100, 100~400
| SKU: | |
|---|---|
| 狀態: | |
| 數量: | |
創新設計的快速更換起子頭系統,提供超大扭力範圍,並長效延長馬達葉片壽命。

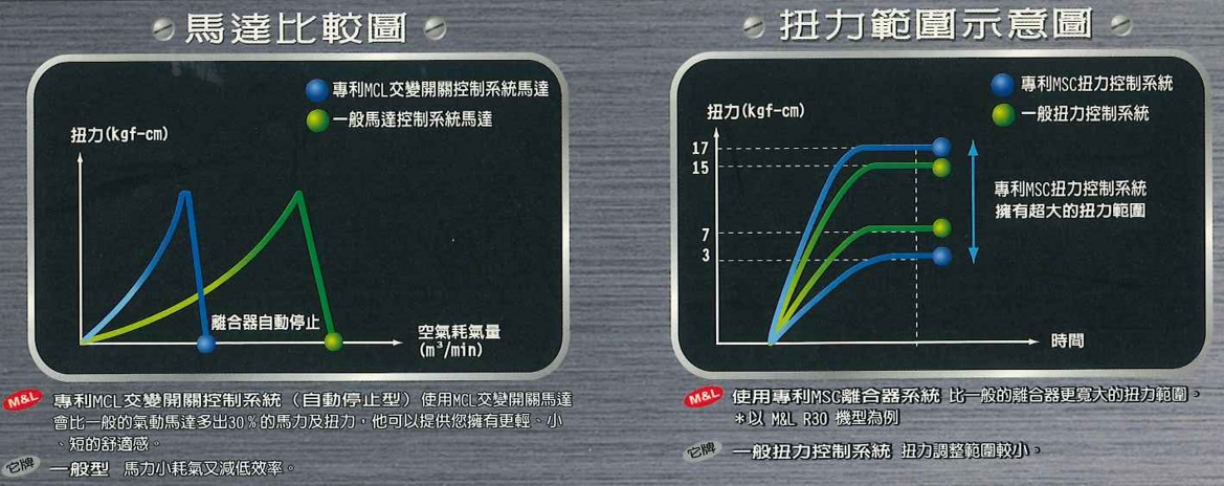

專利交錯軌道離合器系統,精度高,低誤差,扭力重復精度控制在±3%。
符合人體工學,防滑設計及美學結合,舒適握持,減少操作疲勞。
顏色扭力管理系統及扭力固定系統,簡化生產線扭力管理,提升品質管控。
創新設計的快速更換起子頭系統,提供超大扭力範圍,並長效延長馬達葉片壽命。
專利交錯軌道離合器系統,精度高,低誤差,扭力重復精度控制在±3%。
符合人體工學,防滑設計及美學結合,舒適握持,減少操作疲勞。
顏色扭力管理系統及扭力固定系統,簡化生產線扭力管理,提升品質管控。
型號 | 轉速 | 重量 | 長度 | 直徑 | 氣壓 | 最小管徑 | 耗氣量 | 扭力範圍 | 精度 | 鎖附能力 | |
機械牙 | 自攻牙 | ||||||||||
rpm | g | mm | mm | Kg/cm² | mm | m³/min | Kgf-cm | % | |||
R10LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
R20LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
R30LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
R35LB | 2200 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
R38LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.2-M4.8 | M1.7-M3.8 |
R40LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
R45LB | 800 | 520 | 210 | 29 | 6.0 | 6.35 | 0.28 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
R48LB | 1700 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
R50LB | 1400 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
R55LB | 1000 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
R60LB | 550 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
R65LB | 300 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
R68LB | 250 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 規格若有更改,恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格,詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考,實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命,建議操作時的工作扭力,勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下,可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。
型號 | 轉速 | 重量 | 長度 | 直徑 | 氣壓 | 最小管徑 | 耗氣量 | 扭力範圍 | 精度 | 鎖附能力 | |
機械牙 | 自攻牙 | ||||||||||
rpm | g | mm | mm | Kg/cm² | mm | m³/min | Kgf-cm | % | |||
R10LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
R20LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
R30LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
R35LB | 2200 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
R38LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.2-M4.8 | M1.7-M3.8 |
R40LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
R45LB | 800 | 520 | 210 | 29 | 6.0 | 6.35 | 0.28 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
R48LB | 1700 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
R50LB | 1400 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
R55LB | 1000 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
R60LB | 550 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
R65LB | 300 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
R68LB | 250 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 規格若有更改,恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格,詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考,實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命,建議操作時的工作扭力,勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下,可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。


Q1:工具的建議操作扭力是多少?如何挑選合適型號?
A:為確保零件耐用並延長工具壽命,建議操作時的工作扭力不要超過工具最大扭力值的 70%。例如,若本工具最大扭力為 40N·m,則建議實際操作扭力控制在 30N·m 以內。
例:若客戶的實際工作需求為 40N·m,建議升級選用更高扭力型號,如 A74000ABSF 或 A74500ABSF,以確保工具在安全範圍內穩定運作,並延長使用壽命。
Q2:如何更換氣閥軸彈簧(僅限LB&AB機種)?
A:請參照氣動工具拆解教學|氣閥軸彈簧拆卸+安裝完整流程影片。
Q3:氣動起子與氣壓管脫離時有何注意事項?
A:請勿讓快速接頭掉落地面,以免吸入灰塵或異物進入管路,造成工具損壞。
Q4:調壓器的作用是什麼?
A:調壓器可穩定氣壓管路壓力,確保氣動起子在使用時扭力穩定,提升重複精度與作業一致性。
