T10LB,T20LB,T30LB,T35LB,T38LB,T40LB,T45LB,T48LB,T50LB,T55LB,T60LB,T65LB,T68LB
裝配產線工具
自動停止
扳手起子式
85~600, 600~1400, 1400~2200
0.2~100, 100~400
| SKU: | |
|---|---|
| 狀態: | |
| 數量: | |
外拉起子軸帽可快速更換起子頭,外調式扭力設計方便單手調整,提升操作效率。
超大扭力範圍及獨特專利設計,延長馬達葉片使用壽命,減少工具更換頻率。
人因工學防滑設計提供舒適握感,交錯軌道專利離合器系統確保精確度,扭力誤差低。
低噪音、低震動馬達設計,並具備色彩管理系統,輕鬆識別扭力大小,有效控制品質。
外拉起子軸帽可快速更換起子頭,外調式扭力設計方便單手調整,提升操作效率。
超大扭力範圍及獨特專利設計,延長馬達葉片使用壽命,減少工具更換頻率。
人因工學防滑設計提供舒適握感,交錯軌道專利離合器系統確保精確度,扭力誤差低。
低噪音、低震動馬達設計,並具備色彩管理系統,輕鬆識別扭力大小,有效控制品質。
型號 | 轉速 | 重量 | 長度 | 直徑 | 氣壓 | 最小管徑 | 耗氣量 | 扭力範圍 | 精度 | 鎖附能力 | |
機械牙 | 自攻牙 | ||||||||||
rpm | g | mm | mm | Kg/cm² | mm | m³/min | Kgf-cm | % | |||
T10LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35LB | 2200 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.2-M4.8 | M1.7-M3.8 |
T40LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45LB | 800 | 520 | 210 | 29 | 6.0 | 6.35 | 0.28 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48LB | 1700 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50LB | 1400 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55LB | 1000 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60LB | 550 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65LB | 300 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68LB | 250 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 規格若有更改,恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格,詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考,實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命,建議操作時的工作扭力,勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下,可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。
型號 | 轉速 | 重量 | 長度 | 直徑 | 氣壓 | 最小管徑 | 耗氣量 | 扭力範圍 | 精度 | 鎖附能力 | |
機械牙 | 自攻牙 | ||||||||||
rpm | g | mm | mm | Kg/cm² | mm | m³/min | Kgf-cm | % | |||
T10LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 0.5-2 | ±3 | M1.4-M2.2 | M1.1-M1.7 |
T20LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 1-8 | ±3 | M1.7-M3.4 | M1.4-M2.7 |
T30LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5-M4.3 | M2.0-M3.4 |
T35LB | 2200 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5-M4.5 | M2.0-M3.5 |
T38LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.2-M4.8 | M1.7-M3.8 |
T40LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8-M5.0 | M2.3-M4.1 |
T45LB | 800 | 520 | 210 | 29 | 6.0 | 6.35 | 0.28 | 8-40 | ±3 | M3.4-M5.6 | M2.7-M4.5 |
T48LB | 1700 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8-M5.8 | M2.3-M4.5 |
T50LB | 1400 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
T55LB | 1000 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2-M6.5 | M2.6-M5.2 |
T60LB | 550 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0-M7.2 | M3.3-M6.0 |
T65LB | 300 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
T68LB | 250 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 規格若有更改,恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格,詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考,實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命,建議操作時的工作扭力,勿超過工具最大扭力值的 70%。長時間於工具的最大扭力使用下,可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。


Q1:操作時的工作扭力應控制在什麼範圍?
A:為確保零件耐用並延長工具壽命,建議操作時的工作扭力不要超過工具最大扭力值的 70%。此範圍可有效降低零件耗損率,提升工具穩定性。

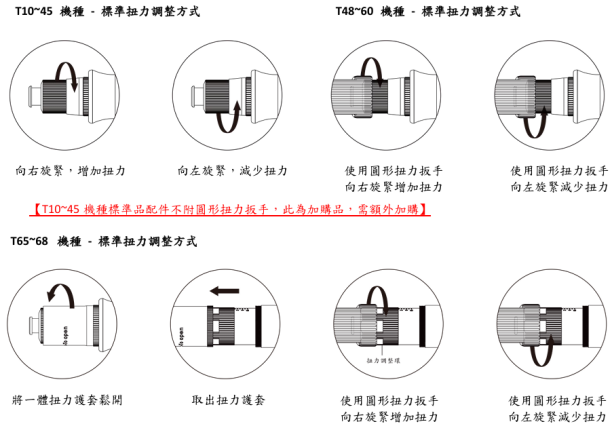

Q2:直型/扳手(適用T系列)如何調整扭力?
A:扭力大(緊)小(鬆)調整容易,扭力調整環往右轉緊,扭力增加變大,調整環往左轉鬆,扭力減少變小:而使用圓形扭力扳手調整會更輕鬆,省時不費力。

Q3:工具如何判斷扭力達標?

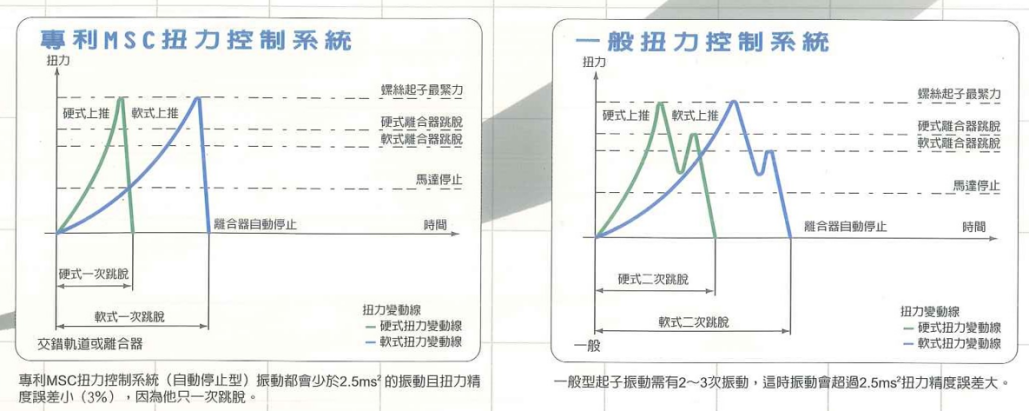

A:當負載達到預設扭力值時,離合器會自動跳脫,馬達隨即停止運轉,確保鎖附精度與安全。
Q4:如何切換正反轉方向?
A:請平緩操作正反轉開關(R:正轉/L:反轉),即可設定馬達旋轉方向。切換前建議先停止工具運作。
