  4. 工具配件 | 氣壓缸扭力支臂架
工具配件 | 氣壓缸扭力支臂架
工具配件 | 氣壓缸扭力支臂架

工具配件 | 氣壓缸扭力支臂架

型號

Q1666-N, Q1666-X, Q1688-N, Q1688-X

產品應用

裝配產線工具

產品諮詢
產品編號 產品名稱 說明 操作範圍 最大載重 扭力上限

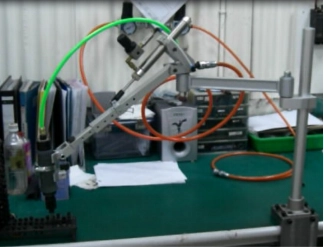

Q1688-N 氣壓標準式支臂架
  • 氣壓缸 -- 適用氣動工具
  • 允許工具各方向之前-後-左-右 (360度) 移動
  • 兩件式組合前臂使組裝過程中工具移動更自由
  • 端點至前臂為容易調整之縮疊式構造，調整精度可達一英吋，調整極限可達6英吋
 4-33" 13 lbs
(6.8kg)		 110 lbs
(49.89kg)

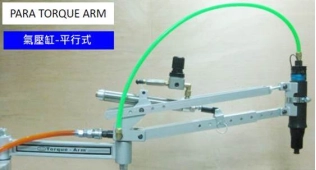

Q1688-X 氣壓平行式支臂架
  • 氣壓缸平行臂型 -- 適用氣動工具
  • 允許工具各方向之平行左-右 (180度) 平行直上-直下移動
  • 兩件式組合前臂使組裝過程中工具移動更自由
  • 端點至前臂為容易調整之縮疊式構造，調整精度可達一英吋，調整極限可達6英吋
 4-33" 15 lbs
(6.8kg)		 110 lbs
(49.89kg)
▲ 規格若有更改，恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。
產品編號 產品名稱 說明 操作範圍 最大載重 扭力上限
Q1666-N 氣壓標準式支臂架+V型托架
  • 氣壓缸 -- 適用氣動&電動工具
  • 允許工具各方向之前-後-左-右 (360度) 移動
  • 兩件式組合前臂使組裝過程中工具移動更自由
  • 端點至前臂為容易調整之縮疊式構造，調整精度可達一英吋，調整極限可達6英吋
 4-33" 13 lbs
(6.8kg)		 110 lbs
(49.89kg)
Q1666-X 氣壓平行式支臂架+V型托架
  • 氣壓缸平行臂型 -- 適用氣動&電動工具
  • 允許工具各方向之平行左-右 (180度) 平行直上-直下移動
  • 兩件式組合前臂使組裝過程中工具移動更自由
  • 端點至前臂為容易調整之縮疊式構造，調整精度可達一英吋，調整極限可達6英吋
 4-33" 15 lbs
(6.8kg)		 110 lbs
(49.89kg)
▲ 規格若有更改，恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。
Q1666-N

Pneumatic Standard Torque Arm with V-Type Holder

Q1666-X

Pneumatic Parallel Torque Arm with V-Type Holder

Q1688-N

Pneumatic Standard Torque Arm

Q1688-X

Pneumatic Parallel Torque Arm
