QG-SDP系列 | 槍型扳機式氣動扳手-四方頭
型號
QG48SDP,QG50SDP,QG55SDP,QG60SDP,QG65SDP,QG68SDP,QF48SDP,QF50SDP,QF55SDP,QF60SDP,QF65SDP,QF68SDP
產品應用
航太工業工具，裝配產線工具
● 全新流線型和減重設計，重量比其他品牌少25%。
● 特殊機械結構及專利特殊馬達設計，使用低噪音、低震動、高精確度。
● 全新外拉軸帽設計使安全性提高，只要外拉起子頭軸帽就可快速更換起子頭。
● 採用新鋁材與軟硬混合橡膠握把，Q系列具備更耐久、耐磨、防滑並兼具舒適性的握持特性。
● 有油式 VS 無油式，潤滑與保護
| 項目 | 有油式工具 | 無油式工具 |
|---|---|---|
| 保養方式 | 每日固定上油 | 每7天(168小時)定期潤滑 |
| 建議用油 | 錠子油 或 標準氣動工具油 | 使用美之嵐販售 【高速主軸油CP-OIL01】 |
| 維護便利性 | 用油取得容易，日常保養快速 | 大幅降低保養頻率，節省時間 |
| 工具壽命 | 減少內部磨耗，延長使用年限 | 穩定潤滑，確保長時間連續運轉 |
| 作業效率 | 維持穩定扭力與順暢運轉 | 降低停機風險，提高產線效率 |
| 使用效益 | 保養簡單，成本可控 | 低維護、高效率最佳選擇 |
■ 啟動方式：下壓起動
| 型號 | 轉速 | 重量 | 長度 | 直徑 | 氣壓 | 最小管徑 | 氣壓流量 | 扭力範圍 | 精度 | 鎖附能力 | |
| rpm | g | mm | mm | Kg/cm³ | mm | m³/min | Kgf-cm | % | 機械牙 | 自攻牙 | |
| QG48SDP | 1700 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2-M6.0 | M2.6-M4.8 |
| QG50SDP | 1400 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 10-60 | ±3 | M3.5-M6.2 | M2.9-M5.0 |
| QG55SDP | 1000 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 12-75 | ±3 | M3.8-M6.8 | M3.0-M5.5 |
| QG60SDP | 550 | 980 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-110 | ±3 | M5.0-M7.7 | M4.1-M6.2 |
| QG65SDP | 300 | 1100 | 215 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0-M9.2 | M4.1-M7.1 |
| QG68SDP | 250 | 1250 | 215 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0-M10.8 | M4.8-M8.6 |
▲ 規格若有更改，恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考，實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命，建議操作時的工作扭力，勿超過工具最大扭力值的70%。長時間於工具的最大扭力使用下，可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。
● 專業多方向進氣功能
工具具有上(選配)、下、側(選配)，讓空間尸用更靈活，使操作者可依使用需求任意調整進氣方向
● 如何改變上下進氣方向
| 下進氣更改至上進氣 | ||||||||||||
  |
| 下進氣更改至側進氣 | ||||||||||||
  |
| 上或側進氣更改回下進氣(下進氣為出貨標準) | ||||||||||||
  |
||||||||||||
熱銷商品
-
A-ABSL 系列 | 高扭力彎頭無油式氣動扳手 - 加長型
-

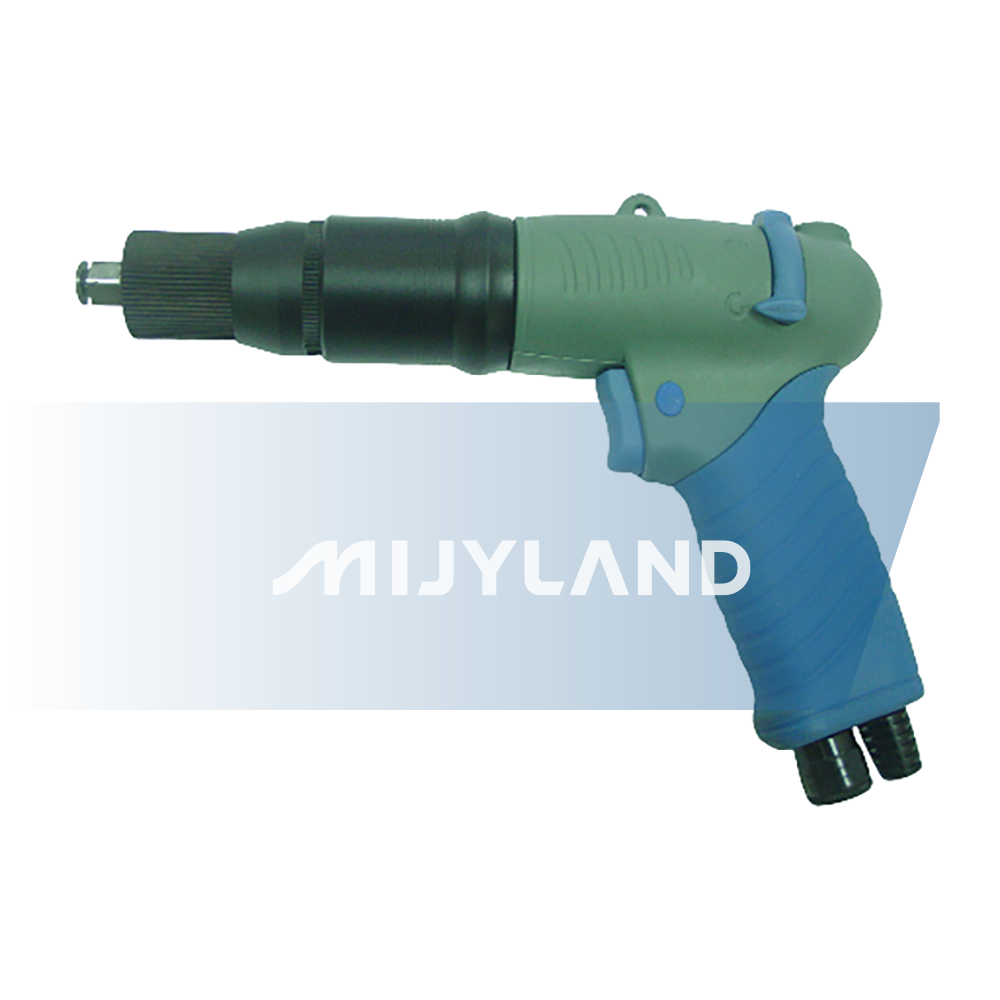

R-SDP系列 | 槍型扳機式氣動扳手 - 四方頭
-
