● 配備彩色觸控螢幕介面，操作簡潔直覺，能即時監控扭力與角度，並以顏色顯示擰緊結果，確保高精度作業。
● 支援多達 32 組任務與多步驟擰緊流程，靈活應對各類裝配需求，提升生產彈性。
● 可透過 USB 匯入匯出設定資料，並具備扭力數據與曲線分析功能，方便品質追蹤與管理。
● 具可程式化 I/O、自動工具辨識與多層密碼保護，支援自動化控制同時確保系統安全。
| 產品件號 型號 |
工具類型 | 扭力範圍* | 最高轉速 | 長度 | 重量 | 起子頭尺寸 | |||
|---|---|---|---|---|---|---|---|---|---|
| lbf.in | N.m | 轉速 | in. | mm | lb. | kg | |||
| ASG-SD2500-10PL | ↓⇡ | 1 - 10 | 0.1 - 1.1 | 1700 | 9.5 | 240 | 1.00 | 0.46 | 1/4" Hex |
| ASG-SD2500-10PS | ↓ | 1 - 10 | 0.1 - 1.1 | 1700 | 9.5 | 240 | 1.00 | 0.46 | 1/4" Hex |
| ASG-SD2500-10FX | ↓+ | 1 - 10 | 0.1 - 1.1 | 1700 | 9.5 | 240 | 1.00 | 0.46 | 1/4" Hex |
| ASG-SD2500-10RP | — | 1 - 10 | 0.1 - 1.1 | 1700 | 10 | 254 | 1.25 | 0.57 | 1/4" 四方頭 |
| ASG-SD2500-10RQ | — | 1 - 10 | 0.1 - 1.1 | 1700 | 10 | 254 | 1.25 | 0.57 | 1/4" Hex |
| ASG-SD2500-20PL | ↓⇡ | 2 - 20 | 0.2 - 2.3 | 1100 | 9.5 | 240 | 1.00 | 0.46 | 1/4" Hex |
| ASG-SD2500-20PS | ↓ | 2 - 20 | 0.2 - 2.3 | 1100 | 9.5 | 240 | 1.00 | 0.46 | 1/4" Hex |
| ASG-SD2500-20FX | ↓+ | 2 - 20 | 0.2 - 2.3 | 1100 | 9.5 | 240 | 1.00 | 0.46 | 1/4" Hex |
| ASG-SD2500-20RP | — | 2 - 20 | 0.2 - 2.3 | 1100 | 10 | 254 | 1.25 | 0.57 | 1/4" 四方頭 |
| ASG-SD2500-20RQ | — | 2 - 20 | 0.2 - 2.3 | 1100 | 10 | 254 | 1.25 | 0.57 | 1/4" Hex |
| ASG-SD2500-35PL | ↓⇡ | 3.5 - 35 | 0.4 - 3.9 | 800 | 9.5 | 240 | 1.00 | 0.45 | 1/4" Hex |
| ASG-SD2500-35PS | ↓ | 3.5 - 35 | 0.4 - 3.9 | 800 | 9.5 | 240 | 1.00 | 0.45 | 1/4" Hex |
| ASG-SD2500-35FX | ↓+ | 3.5 - 35 | 0.4 - 3.9 | 800 | 9.5 | 240 | 1.00 | 0.45 | 1/4" Hex |
| ASG-SD2500-35RP | — | 3.5 - 35 | 0.4 - 3.9 | 800 | 10 | 254 | 1.25 | 0.57 | 1/4" 四方頭 |
| ASG-SD2500-35RQ | — | 3.5 - 35 | 0.4 - 3.9 | 800 | 10 | 254 | 1.25 | 0.57 | 1/4" Hex |
| ASG-SD2500-50PL | ↓⇡ | 5 - 50 | 0.6 - 5.6 | 500 | 9.7 | 246 | 1.10 | 0.49 | 1/4" Hex |
| ASG-SD2500-50PS | ↓ | 5 - 50 | 0.6 - 5.6 | 500 | 9.7 | 246 | 1.10 | 0.49 | 1/4" Hex |
| ASG-SD2500-50FX | ↓+ | 5 - 50 | 0.6 - 5.6 | 500 | 9.7 | 246 | 1.10 | 0.49 | 1/4" Hex |
| ASG-SD2500-50RP | — | 5 - 50 | 0.6 - 5.6 | 500 | 10.2 | 259 | 1.35 | 0.61 | 1/4" 四方頭 |
| ASG-SD2500-50RQ | — | 5 - 50 | 0.6 - 5.6 | 500 | 10.2 | 259 | 1.35 | 0.61 | 1/4" Hex |
▲ 規格若有更改，恕不另行通知。
★ 【特製化】可依照客戶需求特製專屬規格，詳情請與我們聯絡。
★ 【提示】扭力值範圍僅供參考，實際扭力表現可能因使用條件與環境而有所差異。
★ 【提示】為確保零件耐用及延長工具壽命，建議操作時的工作扭力，勿超過工具最大扭力值的70%。長時間於工具的最大扭力使用下，可能導致零件加速耗損及工具壽命縮短。此原則亦可作為挑選合適型號的重要依據。

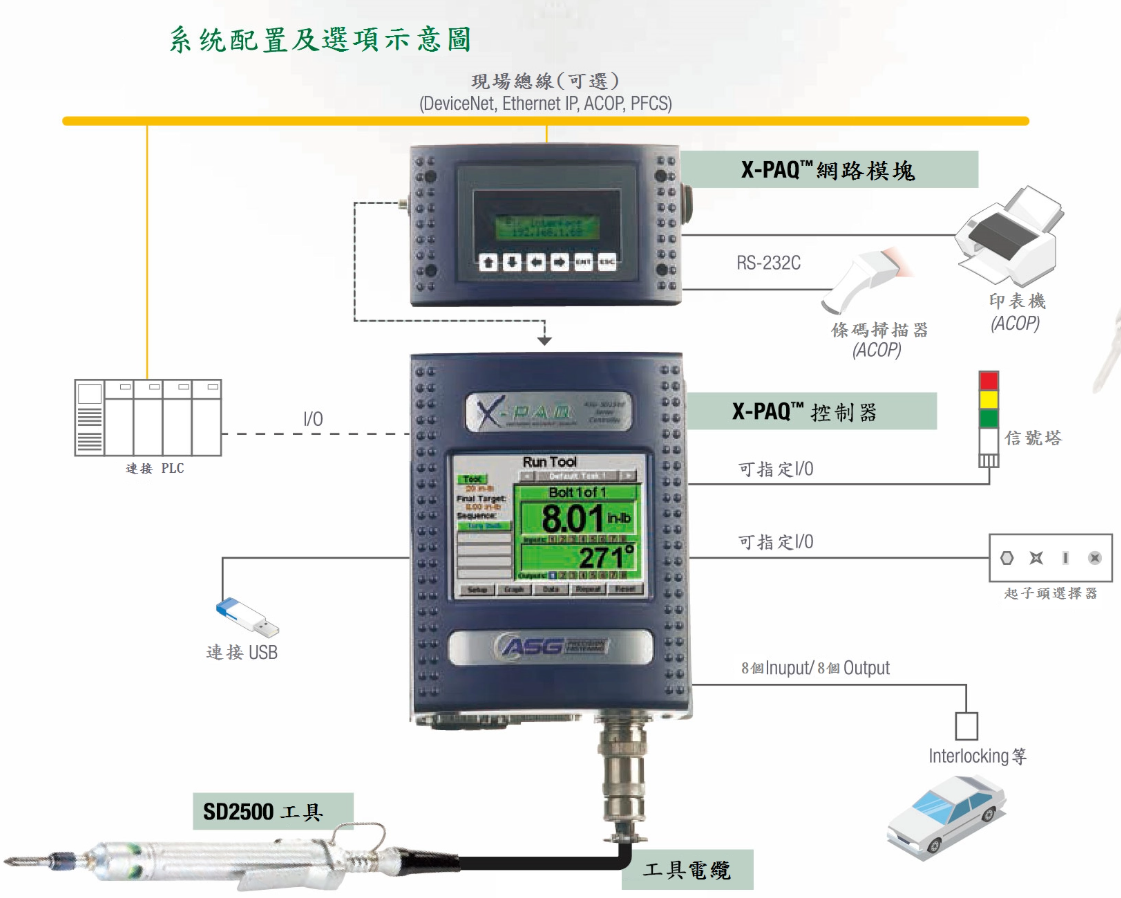

美製ASG智慧工廠自動化扭力顯示控制器、網路模組、工具電纜產品規格

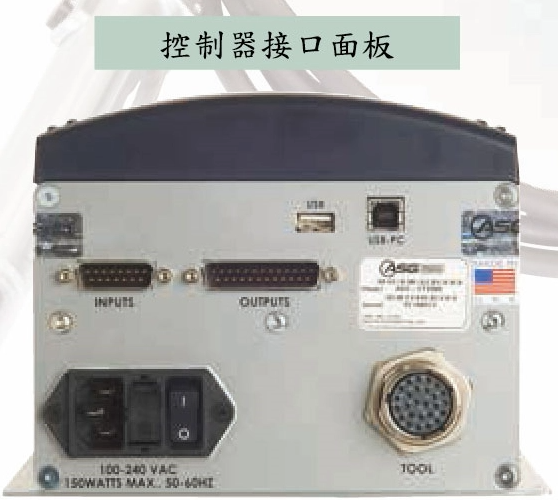

X-PAQ™ 控制器
| 產品編號 (型號) | 產品名稱 (描述) |
|---|---|
| ASG-CT2500 | SD2500 系列產品 X-PAQ™ 控制器 |
X-PAQ™ 網路模塊
| 產品編號 | DeviceNet | Ethernet IP | ACOP | PFCS |
|---|---|---|---|---|
| 型號 | 選項 | 選項 | 選項 | 選項 |
| ASG-NW2500-DN | ● | |||
| ASG-NW2500-EIP | ● | |||
| ASG-NW2500-ACOP | ● | |||
| ASG-NW2500-PFCS | ● |
SD2500 系列工具電纜
提供的工具電纜長度為 5ft. (1.5m) 的倍數長度，對於防靜電類型，最長為 50ft. (15.2m)，對於直角類型，最長為 25ft. (7.6m)。詳細信息，參見下方表格。
| 所有電纜 | 長度 | 型號 | 產品件號示例 |
|---|---|---|---|
| 產品件號頭 | 長度代碼 | 類型代碼 | 常見類型 |
| ASG-CB2500- | 05 10 15 20 25 30 35 40 45 50 |
HW | ASG-CB2500-10HW |
| (同上長度範圍) | ESD | ASG-CB2500-10ESD | |
| 05 10 15 20 25 | RA | ASG-CB2500-05RA |
-

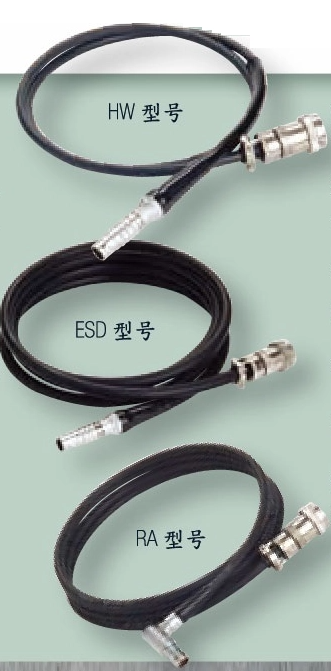

工具電纜：有重型去應力（HW）、防靜電（ESD）與直角（RA）三種類型，各有 10 種型號。
-
延長電纜：可提供 21.3 公尺的延長電纜，工具與延長電纜的總長度上限為 27.4 公尺。
● 防錯系統
功能:
這套順序識別系統可與智慧工廠數位化控制器和起子搭配使用。
目的:
它的主要作用是幫助生產流程控制，確保螺絲擰緊的扭力、順序與轉角都正常。
技術:
系統運用紅外線攝像技術來識別螺絲刀位置。
效益:
全程監控擰緊過程，從源頭杜絕生產錯誤，有效避免產品報廢和返工成本。
【ASG X-PAQ × 機械手臂系統示範】
【
