● 雙孔氣動啟動，僅限正轉（鎖緊），採環保設計。
● 自動停止：一旦達到預設扭力，氣動馬達會立即停止。
● 採用堅固的鋼製外殼，專為整合至自動化機械設備而設計。
● 獨特的彩色編碼系統，針對不同扭力範圍使用易於辨識的顏色，有效強化品質管理。

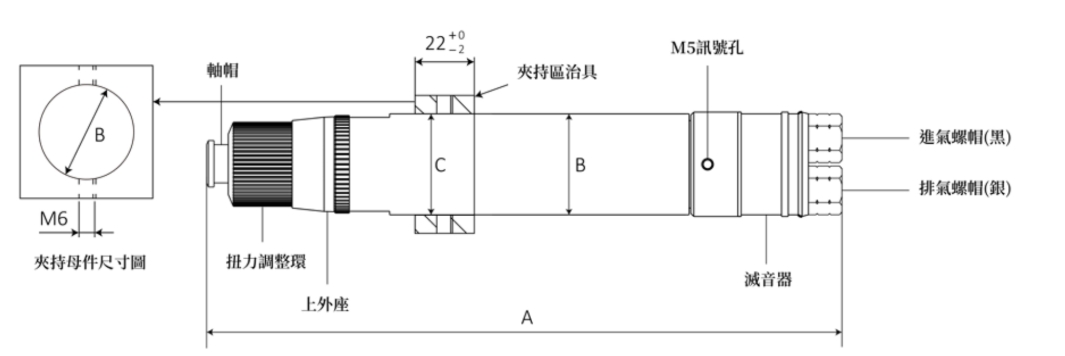

| 型號 | 轉速 | 重量 | 尺寸 | 氣壓 | 最小管徑 | 氣壓流量 | 扭力範圍 | 精度 | 鎖付能力 | |||
| A | B | C | 機械牙 | 自攻牙 | ||||||||
| rpm | g | mm | mm | mm | kg/cm² | mm | m³/min | kgf-cm | % | |||
| T10MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ± 3 | M1.4-M2.2 | M1.1-M1.7 |
| T20MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ± 3 | M1.7-M3.4 | M1.4-M2.7 |
| T30MB/O.E. | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ± 3 | M2.5-M4.3 | M2.0-M3.4 |
| T35MB/O.E. | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ± 3 | M2.5-M4.5 | M2.0-M3.5 |
| T38MB/O.E. | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ± 3 | M2.5-M4.8 | M2.0-M3.8 |
| T40MB/O.E. | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ± 3 | M2.8-M5.0 | M2.3-M4.1 |
| T45MB/O.E. | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ± 3 | M3.4-M5.6 | M2.7-M4.5 |
| T48MB/O.E. | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ± 3 | M2.8-M5.8 | M2.3-M4.5 |
| T50MB/O.E. | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ± 3 | M3.2-M6.0 | M2.6-M4.8 |
| T55MB/O.E. | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ± 3 | M3.2-M6.5 | M2.6-M5.2 |
| T60MB/O.E. | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ± 3 | M4.0-M7.2 | M3.3-M6.0 |
| T65MB/O.E. | 330 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ± 3 | M5.0-M9.2 | M4.1-M7.1 |
| T68MB/O.E. | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ± 3 | M6.0-M10.8 | M4.8-M8.6 |
＊ 工具長度不含進氣螺帽尺寸。
▲ 規格如有變動，恕不另行通知。
★ 【客製化】可根據客戶需求提供特殊規格，詳情請洽本公司。
★ 【注意】扭力值僅供參考。實際性能可能因操作條件及環境而異。
★ 【注意】為確保零件耐用性並延長工具壽命，建議工作扭力不超過工具最大扭力容量的 70%。在最大扭力下連續運行可能會加速零件磨損並縮短工具的整體使用壽命。此準則也可作為選擇合適型號時的重要參考。
● 工具輸出尺寸
| 1/4" 內六角 | 5mm | 1/4" 四方頭 (FOR 10~45 type) |
3/8" 四方頭 (FOR 48~68 type) |
| MB/O.E. | MA/O.E. | MW/O.E. | MW/O.E. |
【安裝說明】
● PLC自動化工具可連接M5訊號孔做精準的扭力控制，並防止浮鎖、滑牙或漏鎖狀況。
● 當負載到達預先設定的扭力值，氣動起子離合器會跳脫具馬達會自動停止運轉。
● 配置管路時，需配備濾水器、調壓閥與注油器等設備。
● 氣壓管徑選用使用的工作氣壓，請參照氣動起子的規格表。
● 裝設自動化工具，需裝設快速排氣閥，確保工具不受管路氣壓干擾。
● 使用壓力感測器(Pressure sensor)連接氣動起子的M5 訊號接頭。
【注意事項】針對 O.E. 環保型工具：
極致黑接頭為 進氣口，銀色接頭為 排氣口。若將進氣與排氣連接反向，將會對馬達運作產生不利影響。
【備註】
| 代碼 | 說明 | 代碼 | 說明 |
| P | 氣源供應 | F | M5 壓力感測器 |
| A | 濾清器 | S | 氣動起子 |
| B | 調壓閥 | X1 | 1/4”PT 銀色六角排氣口 |
| C | 注油器 | X2 | 1/4”PT 黑色六角進氣口 |
| D | 電磁閥 (Solenoid valve) | M5 | M5 訊號端口 |
| E | 快速排氣閥 |
