T-MB系列 | 自動化氣動起子 - 一孔通風
型號
T10MB,T20MB,T30MB,T35MB,T38MB,T40MB,T45MB,T48MB,T50MB,T55MB,T60MB,T65MB,T68MB
產品應用
自動化工業工具
● 可調式扭力設定：旋轉調整環即可輕鬆增加或減少扭力，以滿足特定作業需求。
● 單孔氣動啟動搭配自動停止功能：一旦達到預設扭力，馬達會立即停止，提升精準度與效率。
● 彩色編碼扭力管理：透過顏色輕鬆辨識扭力範圍，有效強化所有自動化工具的品質控管。
● M5 訊號端口實現智慧監控：偵測工具啟動與停止，用以記錄鎖附循環或辨識滑牙狀況，提升作業準確性。

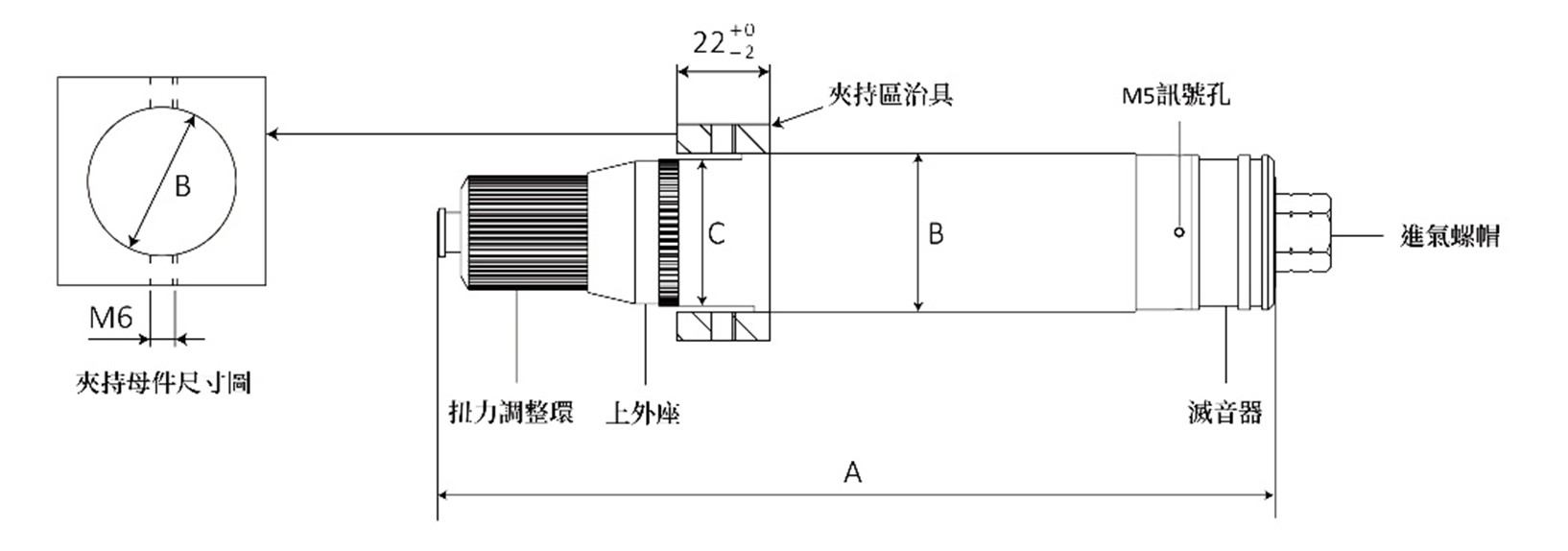

| 型號 | 轉速 | 重量 | 尺寸 | 氣壓 | 最小管徑 | 氣壓流量 | 扭力範圍 | 精度 | 鎖付能力 | |||
| A | B | C | 機械牙 | 自攻牙 | ||||||||
| rpm | g | mm | mm | mm | kg/cm² | mm | m³/min | kgf-cm | % | |||
| T10MB | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5-2 | ± 3 | M1.4-M2.2 | M1.1-M1.7 |
| T20MB | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ± 3 | M1.7-M3.4 | M1.4-M2.7 |
| T30MB | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ± 3 | M2.5-M4.3 | M2.0-M3.4 |
| T35MB | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ± 3 | M2.5-M4.5 | M2.0-M3.5 |
| T38MB | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ± 3 | M2.5-M4.8 | M2.0-M3.8 |
| T40MB | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ± 3 | M2.8-M5.0 | M2.3-M4.1 |
| T45MB | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ± 3 | M3.4-M5.6 | M2.7-M4.5 |
| T48MB | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ± 3 | M2.8-M5.8 | M2.3-M4.5 |
| T50MB | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ± 3 | M3.2-M6.0 | M2.6-M4.8 |
| T55MB | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ± 3 | M3.2-M6.5 | M2.6-M5.2 |
| T60MB | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ± 3 | M4.0-M7.2 | M3.3-M6.0 |
| T65MB | 330 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ± 3 | M5.0-M9.2 | M4.1-M7.1 |
| T68MB | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ± 3 | M6.0-M10.8 | M4.8-M8.6 |
＊ 工具長度不含進氣螺帽尺寸。
▲ 規格如有變動，恕不另行通知。
★ 【客製化】可根據客戶需求提供特殊規格，詳情請洽本公司。
★ 【注意】扭力值僅供參考。實際性能可能因操作條件及環境而異。
★ 【注意】為確保零件耐用性並延長工具壽命，建議工作扭力不超過工具最大扭力容量的 70%。在最大扭力下連續運行可能會加速零件磨損並縮短工具的整體使用壽命。此準則也可作為選擇合適型號時的重要參考。
● 工具輸出尺寸
| 1/4" 內六角 | 5mm | 1/4" 四方頭 (FOR 10~45 type) |
3/8" 四方頭 (FOR 48~68 type) |
| MB | MA | MW | MW |
【安裝說明】
● PLC 自動化系統可連接M5訊號占做精準控制扭力，避免出現浮鎖、鬆脫或漏鎖等情況。
● 當負載達到預先設定的扭力值，氣動起子離合器會跳脫且馬達會自動停止運轉。
● 配置管路時，需配備濾水器、調壓閥與注油器等設備。
● 氣壓管徑選用與使用的工作氣壓，請參照氣動起子的規格表。
● 裝設自動化工具，需設快速排氣閥，確保工具不受管路氣壓干擾。
● 使用壓力感測器(Pressure sensor)連接氣動起子的 M5 訊號接頭。
【備註】
| 代碼 | 說明 | 代碼 | 說明 |
| T | 氣源供應 (Pneumatic supply) | V | 快速排氣閥 |
| F | 濾清器 (Filter) | S | M5 壓力感測器 |
| R | 調壓閥 (Pressure regulator) | Z | 氣動起子 |
| L | 油霧器 (給油器) | X1 | 1/4”PT 黑色六角進氣口 |
| E | 電磁閥 (Solenoid valve) | M5 | M5 訊號端口 |
